钻机控制系统

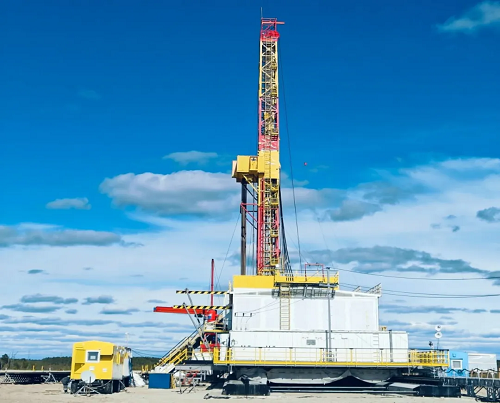

陆地钻机电控系统设计用于户外、沙漠、盐碱地的工作环境，并满足陆地钻机的安装和操作。电控系统动力控制，传动控制和控制主PLC盘柜安装于带空调系统的电控房内，PLC从站同样安装于带空调系统的司钻房内。

系统及盘柜的设计、配置、制造采用成熟、可靠、先进的技术和模块结构。其动力控制系统，交流输出特性，控制操作和各种保护功能，互锁功能、模块化设计等能完全满足7000米钻机的工作参数和传动特性，满足钻井工艺要求。

电控系统具有优异的调速性能、过载能力强、可靠性高、抗干扰能力强、设计布局合理、操作简便可靠、易于维护及维修等特点，充分发挥PLC及现场总线技术的优点，优化控制和监测整个钻井过程。系统设计，配置遵循机、电、液、气、仪表、通讯等一体化的原则，采用正确可靠的防爆、防震、防潮、防水、防火措施，符合安全操作要求。

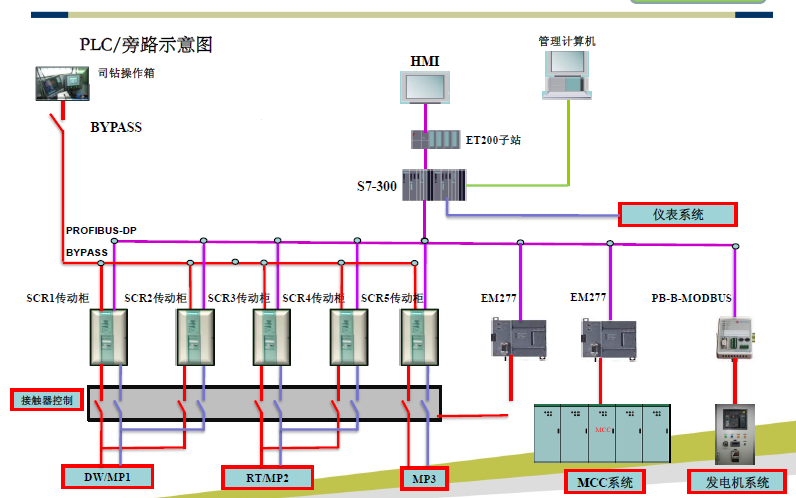

整个系统以西门子PLC（S7-300）为控制核心，由工控上位机（PC）收集、存储数据、实时显示系统工作状态及提供外部以太网接口。控制系统通过现场总线将数字化设备组成PROFINET网络, 实现4台发动机组、6或6+1台变频器、智能远程司钻监控、电液气联控、人机界面、电子防碰等控制系统间的高速通讯，触摸屏实时监视、控制各个系统的运行状态，参数双向传递，为钻井过程创建数字化、智能化的管理平台，最终实现对系统各装置的数据传输和故障监控及咨询，优化控制和监测整个钻井过程
